1. INTRODUCCIÓN
El presente manual explica el funcionamiento y uso de la trampa inteligente para luciérnagas , así como la funcionalidad de la aplicación móvil diseñada para monitorear y controlar el dispositivo.
Objetivo del Sistema
Capturar luciérnagas de manera segura mediante una trampa automatizada y monitorear su funcionamiento desde una app móvil.
Alcance del Manual
- Descripción del equipo físico (trampa para luciérnagas).
- Instrucciones de instalación.
- Funcionamiento de los sensores y luces.
- Uso completo de la app móvil.
- Solución de problemas.
3. INSTALACIÓN Y CONFIGURACIÓN INICIAL
Configuración de la Trampa
- Coloque la trampa en un área oscura donde haya presencia de luciérnagas.
- Verifique que la batería esté cargada.
- Conecte los dos cables USB para poder utilizar la trampa (encendido).

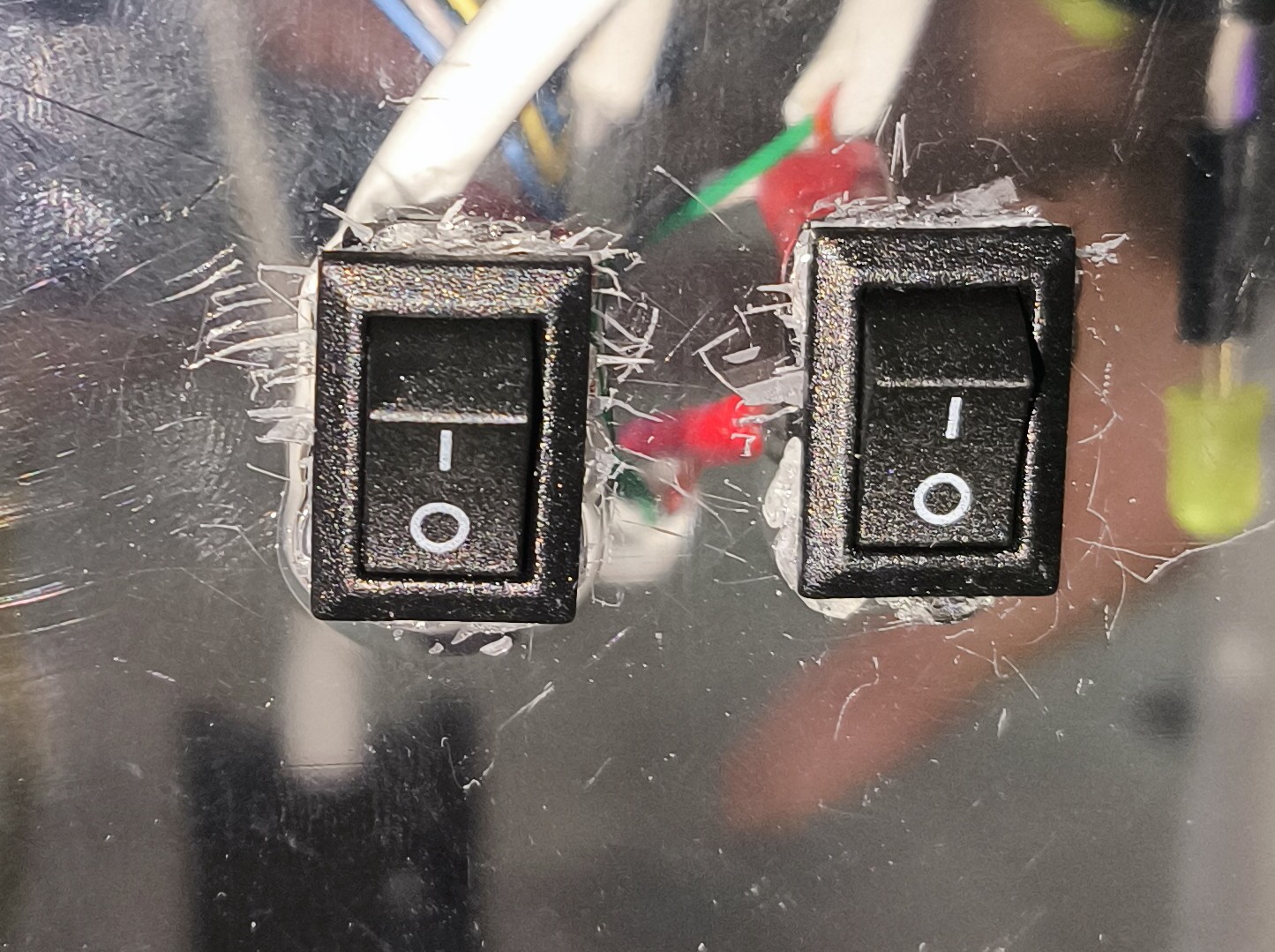

- Prenda la caja con los dos interruptores que tienen aun costado
Instalación y Conexión de la App
- Instale la aplicación desde el archivo proporcionado.
- Conceda los permisos solicitados (Gps y Notifiaciones).
- Abra la app, presione los 3 puntos (derecha ) y en Registrar
- Inicie sesión con sus credenciales (puede seleccionar "Recordar Usuario").
- Vaya a los 3 puntos > **Configuración** > **Conectar a red WIFI** y conéctese a la red:
- SSID: FireflyBox
- Password: Seguridad161025
- Una vez que el estado diga "conectado", regrese al menú principal para usar la app.
4. USO DE LA TRAMPA Y DE LA APP
Funcionamiento de la Trampa
- Los LEDs parpadean imitando a una luciérnaga para atraer otras.
- El sensor LDR detecta la luz ambiental. Si hay presencia de luz, las compuertas se cierran para proteger a los especímenes capturados.
Uso de la Aplicación
Pantalla Principal
Acceso a las cuatro funciones principales:

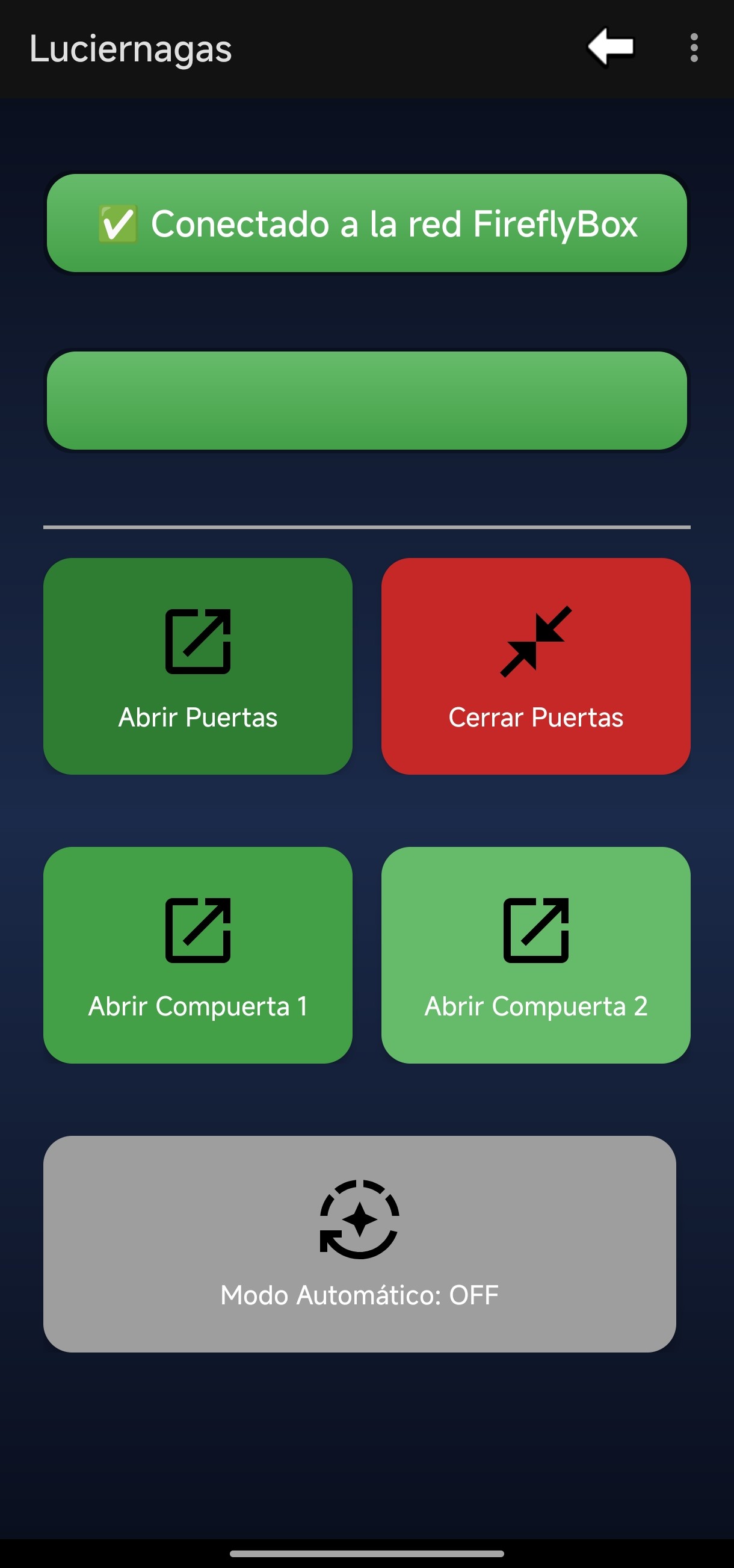

Control de Compuertas
Modos de operación disponibles:
- Control manual: Abrir Puertas / Cerrar Puertas .
- Control individual: Abrir Compuerta 1 / Abrir Compuerta 2.
- Modo Automático: El sistema tiene la capacidad de cerrar las compuertas automáticamente cuando detecta alguna presencia de luz.

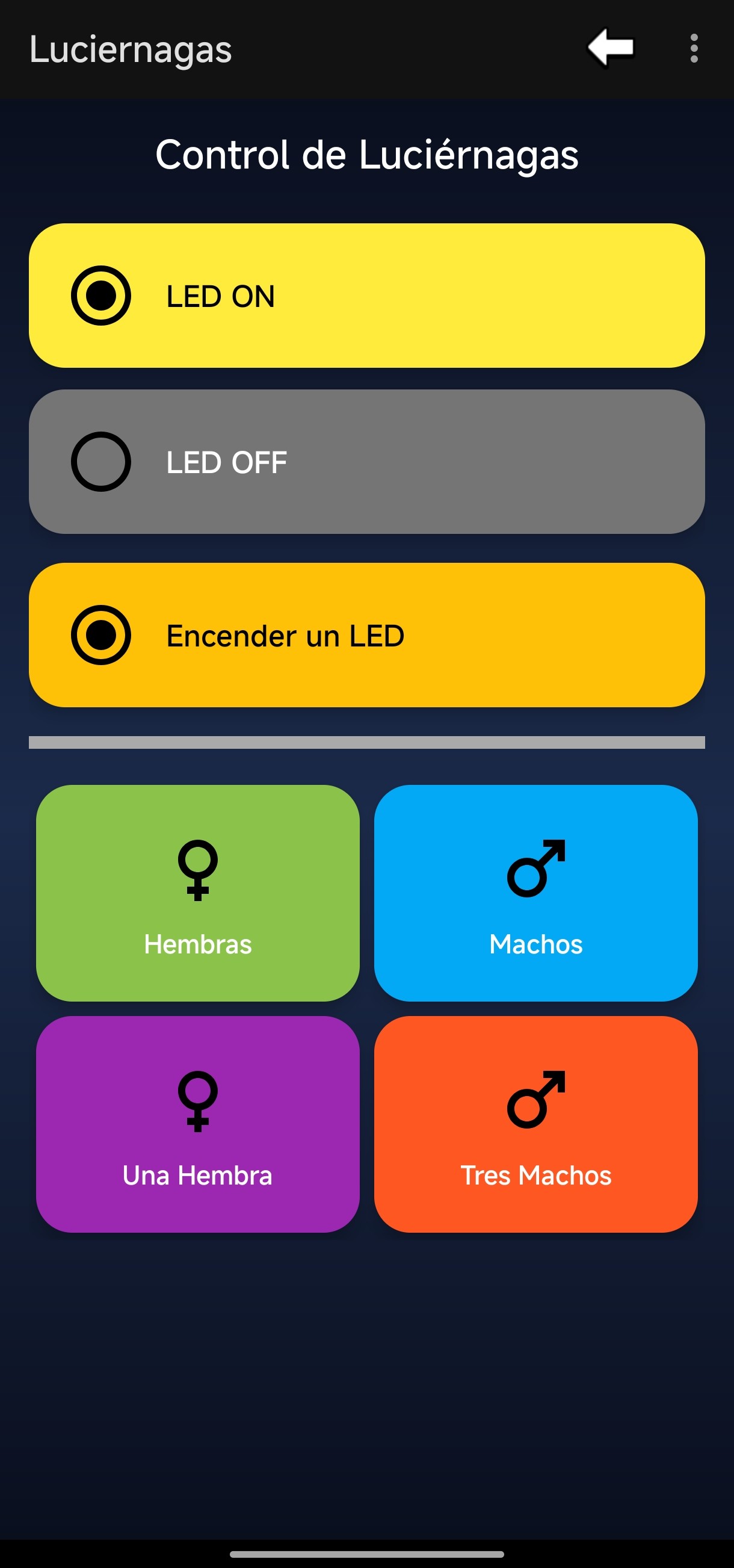

Control de LEDs
Opciones de iluminación para atracción:
- Encendido/Apagado general: LED ON / LED OFF.
- Control individual: Encender un LED.
- Patrones específicos: Simular a luciérnagas Hembras / Machos.
- Patrones de atracción precisos: Simular una luciérnaga Hembra / Simular a tres Machos.

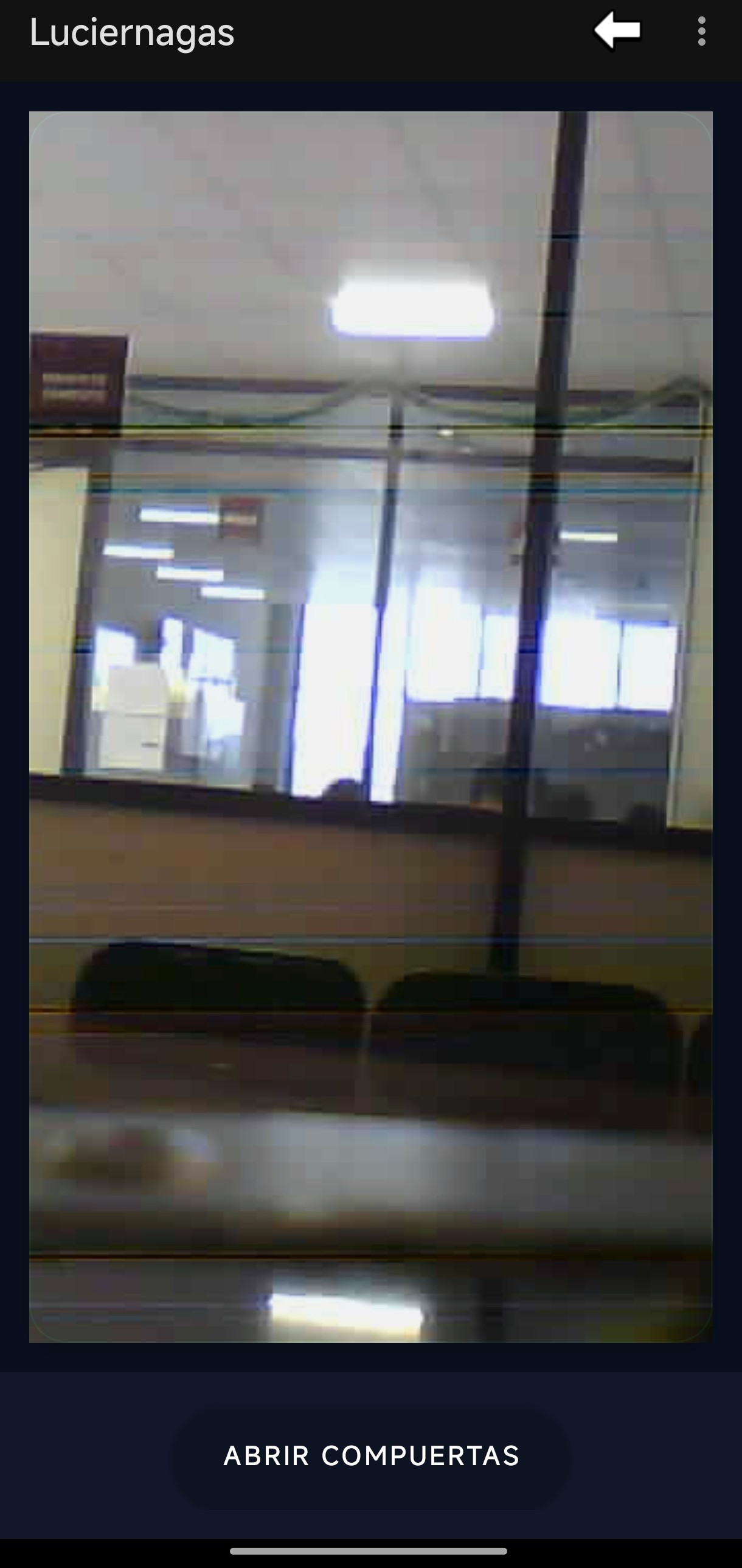

Visión por Computadora
Historial
Muestra un registro de capturas con:
- Fecha, hora y la ubicación en que fue capturada (margen de error de 100 metros).
5. MANTENIMIENTO DEL EQUIPO
- Mantenga la caja de captura limpia.
- Evitar mojar el circuito electrónico.
- Recargue la batería antes de cada uso prolongado (Dura entre 8 y 12 horas).
6. SOLUCIÓN DE PROBLEMAS
| Problema |
Posible Causa |
Solución |
| La app no se conecta |
La trampa está apagada |
Verifique el interruptor de encendido. |
| Parpadeo no funciona |
LED desconectado |
Revise los cables y las conexiones de los LEDs. |
| El sensor siempre marca luz |
LDR dañado o expuesto directamente. |
Cambiar el sensor LDR o revisar su cubierta. |
| No aparece la trampa en la conexión WiFi |
El módulo WiFi (ESP32) está fallando. |
Apagar y prender la trampa mediante el interruptor para reiniciar el módulo. |
7. PREGUNTAS FRECUENTES (FAQ)
- ¿La trampa daña a las luciérnagas?
R: No, el sistema solo atrae y captura de forma pasiva, sin usar químicos ni electricidad letal.
- ¿Puedo usarla sin la app?
R: No, el uso de la aplicación móvil es obligatorio para la configuración, monitoreo y control de las funciones principales.
- ¿Cuánto dura la batería?
R: Aproximadamente entre 8 horas y 12 horas de uso continuo, dependiendo de la intensidad del uso de la cámara.
